Telemetria 4.0
GPRS (General Packet Radio Services) – la tecnologia per telefonia mobile – ha completamente cambiato l’approccio alla telemetria ed al controllo, fornendo una capacità di collegamento sempre attiva per la trasmissione simultanea di più dispositivi sullo stesso network: ma i modem standard GPRS non sono pronti per gestire segnali e dati direttamente dal campo. Ora anche in 3G e 4G.
RTU per qualsiasi esigenza
GPRS (General Packet Radio Services) – la tecnologia per telefonia mobile – ha completamente cambiato l’approccio alla telemetria ed al controllo, fornendo una capacità di collegamento sempre attiva per la trasmissione simultanea di più dispositivi sullo stesso network: ma i modem standard GPRS non sono pronti per gestire segnali e dati direttamente dal campo.
Ecco perché sono stati sviluppati da InVentia e, distribuiti in Italia da ServiTecno, i Moduli di Telemetria MT – facili da usare, soluzioni complete con tecnologia GPRS per sistemi professionali di telemetria e controllo: la vera ed innovativa alternativa ai sistemi basati sulla tecnologia radio-modem.
La tecnologia GSM/GPRS ha rapidamente conquistato un crescente mercato di applicazioni professionali di telemetria, sostituendo le esistenti soluzioni radio-modem.
Le aree principali per telemetria GPRS sono: distribuzione acque, trattamento acque, protezione ambientale, gas, distribuzione di elettricità e riscaldamento, installazioni petrolchimiche, trasporti, agricoltura, building management, HVAC, sorveglianza e sistemi di allarme, lettura remota di contatori.
Sistemi di monitoraggio e controllo wireless basati su tecnologia GSM/GPRS offrono importanti vantaggi su altre soluzioni:
- rapido deployment e basso investimento
- tempi ridotti per ROI e ridotti costi di manutenzione
- nessuna richiesta di licenza o permesso e nessun limite di distanza
- nessuna antenna ed indipendenza da clima, stagione e ostacoli del terreno
- risposta ad eventi e trasmissione simultanea da device multipli
- messaggi ed allarmi direttamente su telefoni cellulari.
La risposta ad eventi è garanzia di tempi di risposta molto brevi da parte di tutto il sistema, senza vincoli dovuti al numero di siti monitorati.

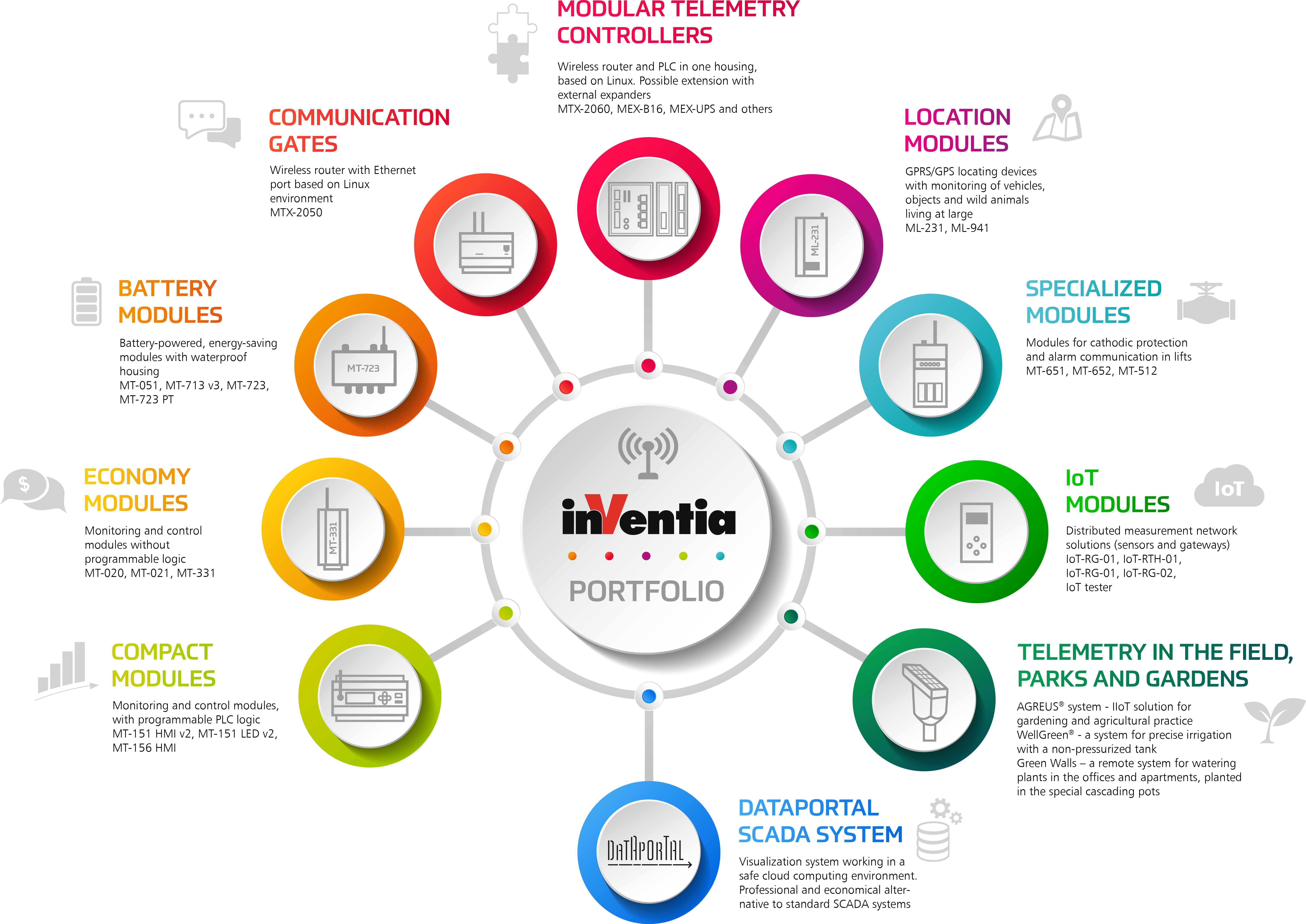

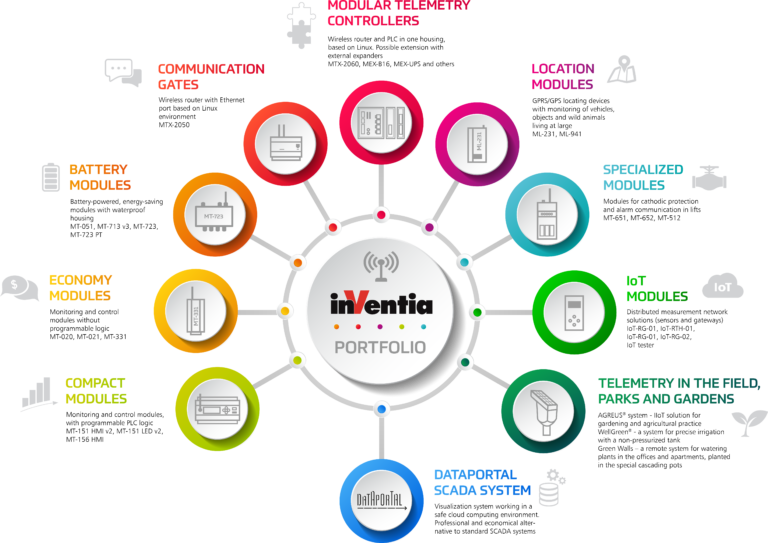

Tutta la proposta Inventia per il mercato italiano
Serie di moduli di telemetria e controllo remoto con caratteristiche diverse a seconda delle esigenze.
Tra queste troviamo moduli:
- con esecuzione di programmi di controllo locale e comunicazione con dispositivi esterni
- con possibilità di data logger
- con alimentazione a batteria e a risparmio energetico di localizzazione alimentati a batteria in grado di monitorare i parametri base di un veicolo (livello di combustibile, apertura delle porte, attività del motore, …)
- Gateways di comunicazione, convertitori ed espansioni input/output
- Modem GPRS e routers, antenne, cavi, batterie di riserva e sensori di misura
- Eventuale Telemetry SIM card con IP statico nella rete APN “TelemetriaGRPS.it”
- Strumenti Software per configurazione locale e remota e programmazione dei moduli con security integrata
- Software per management remoto di moduli a risparmio energetico
- Accesso ai dati dei moduli telemetrici, modem GPRS e router tramite interfacce standard quale OPC, ODBC o via file CSV
SMART CITY

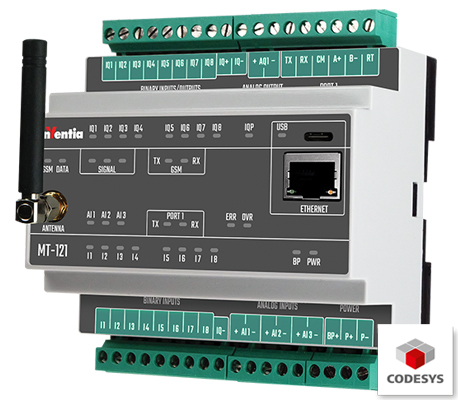

MT-121 CODESYS
controllore di telemetria programmabile
Il modulo di telemetria MT-121 è progettato per eseguire vari compiti di automazione industriale, di processo e degli edifici. CODESYS combina caratteristiche tecniche avanzate con un ambiente facile da usare. Il modulo è dotato di data logger integrato, convertitore di protocollo e interfaccia di comunicazione wireless per la trasmissione di pacchetti su reti 2G/4G. La tecnologia Dual-SIM garantisce l’affidabilità della trasmissione grazie all’accesso a 2 reti 2G/4G indipendenti.
Il design industriale, l’isolamento galvanico, i parametri tecnici accuratamente regolati e gli strumenti di configurazione di facile utilizzo sono importanti vantaggi che rendono l’MT-121 una soluzione ottimale per i sistemi di telemetria, controllo, diagnostica e sorveglianza wireless più esigenti. Il modulo può essere alimentato con due fonti di tensione diretta ridondanti (11-30 V). L’uscita analogica consente di controllare agevolmente un dispositivo esterno. La porta Ethernet consente la connessione a un’ampia rete di dispositivi periferici che supportano Modbus TCP.

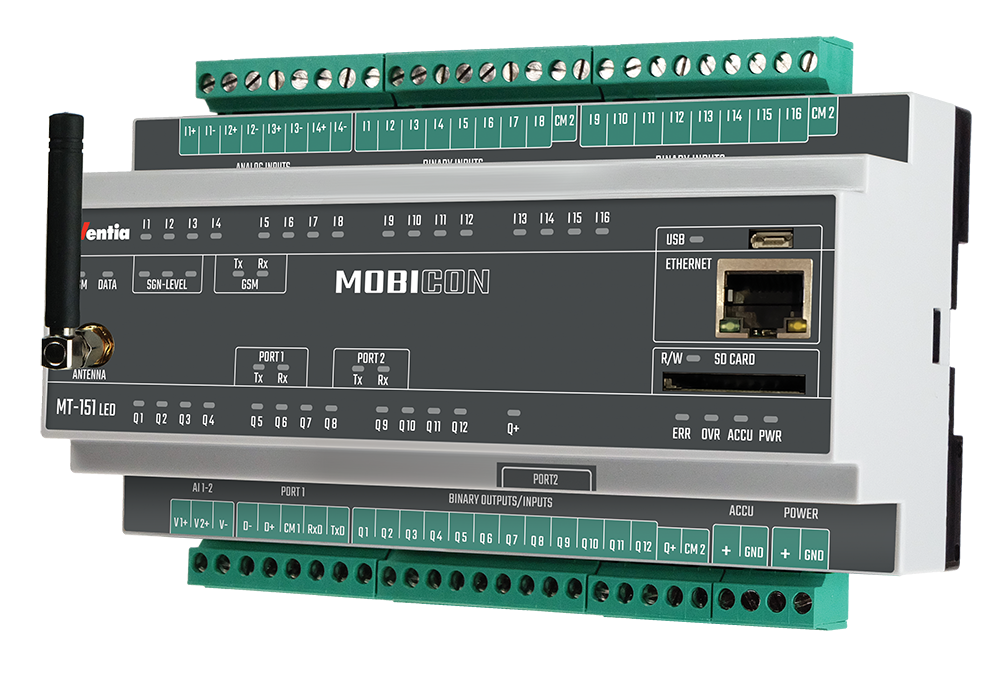

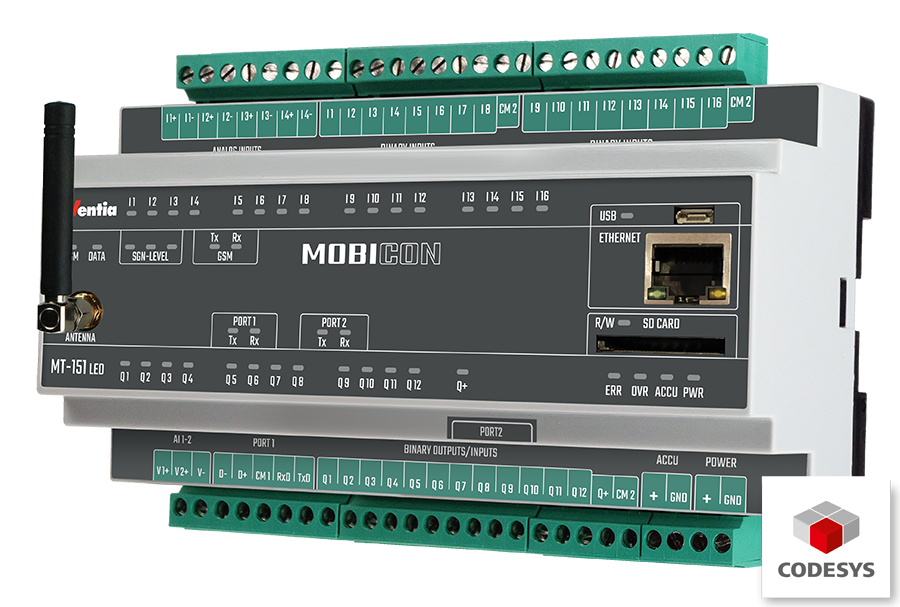

MT-151 LED v3 LTE
Controller mobile per telemetria 2G/3G/4G
MT-151 LED v3 LTE è una famiglia di controllori di telemetria di nuova generazione per compiti e applicazioni impegnativi. Il modello MT-151 LED v3 LTE ha un design professionale e industriale che combina le funzionalità di controllore logico programmabile, data logger, convertitore di protocollo e interfaccia di comunicazione wireless per la trasmissione di pacchetti su reti 2G/3G/4G e/o interfaccia Ethernet. La tecnologia Dual-SIM assicura un livello superiore di disponibilità della rete GSM, con un canale ridondante di trasmissione dei dati. La porta Ethernet offre potenti possibilità di integrazione con altri dispositivi e sistemi dell’utente.
48 LED diagnostici segnalano in modo chiaro e dettagliato lo stato attuale e il funzionamento del modulo. Grazie al design compatto e robusto, al modem GSM integrato, alle interessanti caratteristiche tecniche e agli strumenti di configurazione di facile utilizzo, il controller MT-151 LED v3 LTE è una soluzione ottimale per i sistemi di telemetria, controllo, diagnostica, sorveglianza e allarme wireless più esigenti.

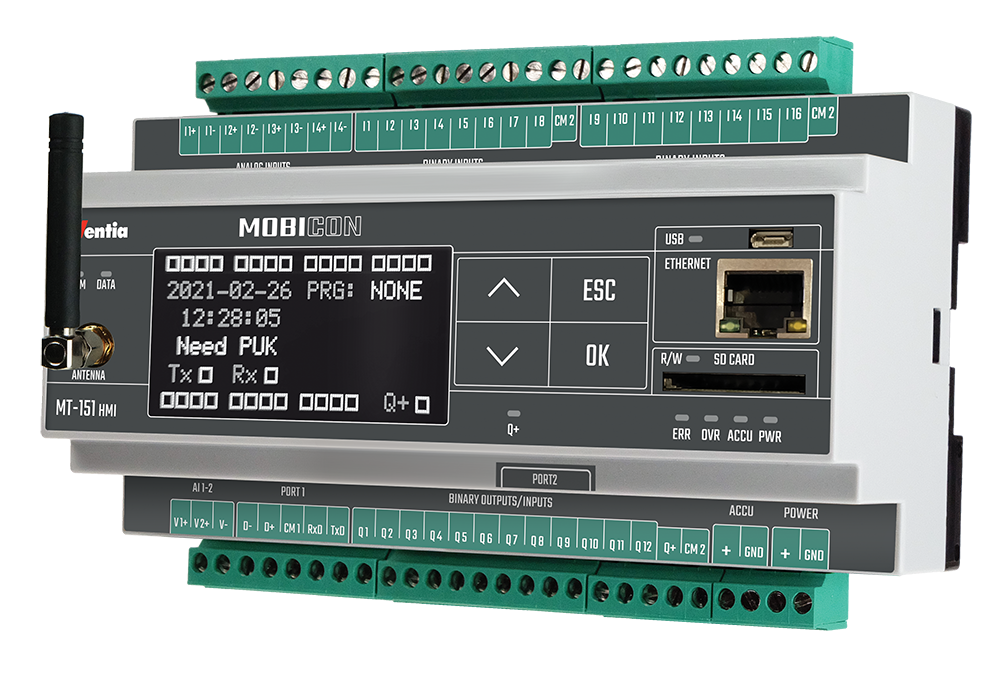

MT-151 HMI v3 LTE
Controller mobile per telemetria 2G/3G/4G
MT-151 HMI v3 LTE è una famiglia di controllori di telemetria di nuova generazione per compiti e applicazioni impegnativi. Il modello MT-151 HMI v3 LTE ha un design professionale e industriale che combina le funzionalità di controllore logico programmabile, data logger, convertitore di protocollo e interfaccia di comunicazione wireless per la trasmissione di pacchetti su reti 2G/3G/4G e/o interfaccia Ethernet. La tecnologia Dual-SIM assicura un livello superiore di disponibilità delle reti 2G/3G/4G, fornendo un canale ridondante di trasmissione dati. La porta Ethernet offre potenti capacità di integrazione con altri dispositivi e sistemi dell’utente. Il display grafico è una comoda interfaccia utente per la diagnostica locale, la supervisione e il monitoraggio, senza l’uso di un pannello operatore esterno o di un PC portatile. Grazie al design compatto e robusto, al modem GSM integrato, alle interessanti caratteristiche tecniche e agli strumenti di configurazione di facile utilizzo, il controllore MT-151 HMI v3 LTE è una soluzione ottimale per i sistemi di telemetria, controllo, diagnostica, sorveglianza e allarme wireless più esigenti.
MT 513
Monitoraggio e comunicazione degli allarmi negli ascensori per passeggeri e merci
MT 513 – Monitoraggio e comunicazione degli allarmi negli ascensori per passeggeri e merci
Il modulo di allarme specializzato MT-513 per ascensori e postazioni di comunicazione (ad es. in autostrada, su strada ciclabile) è un dispositivo dedicato conforme alla norma PN-EN 81-28+AC:2019-04 “Allarme remoto su ascensori per passeggeri e merci”.
Il modulo monitora 8 ingressi binari, controlla 3 uscite, può stabilire una connessione vocale con il Centro Servizi e rispondere ai messaggi registrati. Opzionalmente, il modulo può essere dotato di porta di comunicazione RS-232 o RS-485 per il monitoraggio e la diagnostica delle apparecchiature periferiche. Consente inoltre di monitorare lo stato dell’alimentazione di emergenza utilizzando l’ingresso analogico di tensione. Il modulo è dotato di porta di configurazione USB-C.
Grazie alla trasmissione wireless GPRS/LTE impiegata, il modulo è una soluzione ideale per le applicazioni in cui non esistono linee telefoniche fisse o in cui si desidera ottimizzare l’affidabilità e ridurre i costi dei sistemi di monitoraggio. Il design compatto, il modem GPRS/LTE integrato, i parametri tecnici accuratamente selezionati, l’interfacciamento con l’interfonico standard dell’ascensore rendono l’MT-513 una scelta ottimale per le nuove installazioni e per l’aggiornamento durante la manutenzione degli ascensori esistenti.

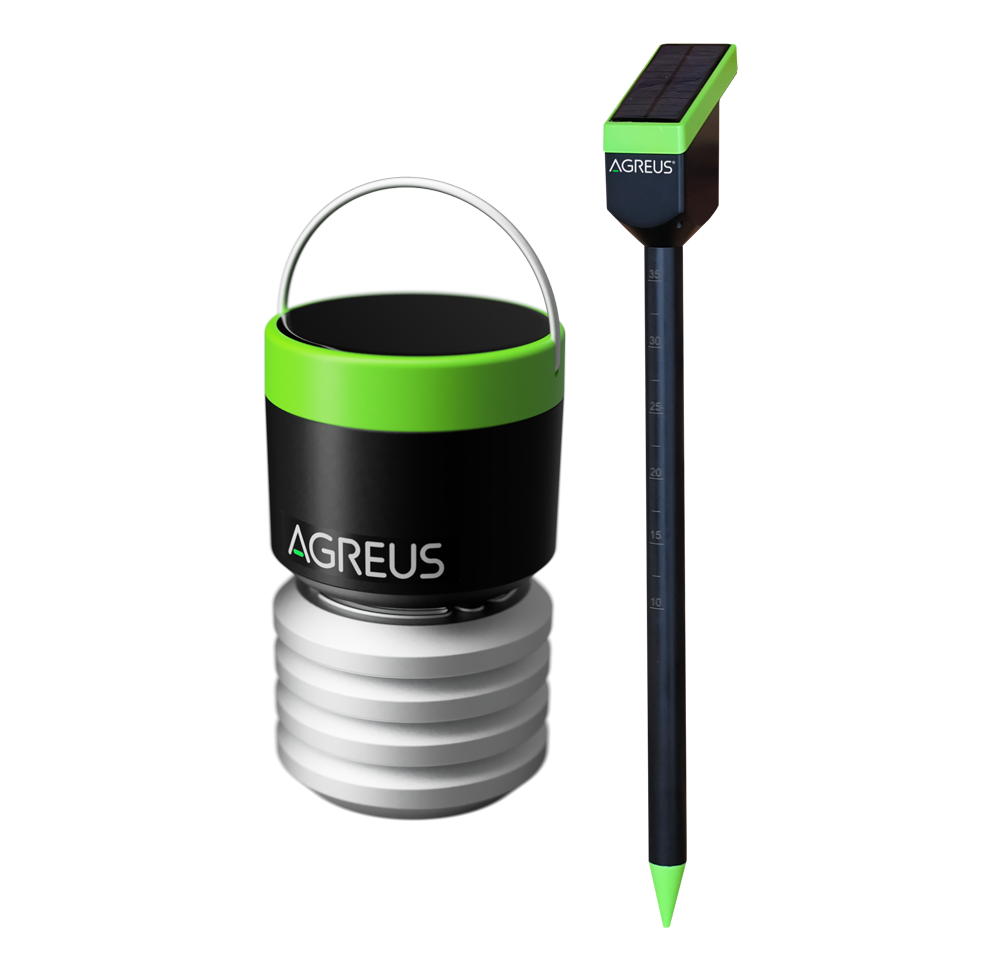

Agreus –
Telemetria nei frutteti e nelle colture sotto copertura
AGREUS è un sistema wireless di classe Smart Village che consente l’acquisizione di dati di misura per facilitare le decisioni agrotecniche e il controllo. Il sistema comprende sensori e moduli esecutivi dedicati e un’applicazione disponibile sia su computer desktop che su dispositivi mobili, come laptop, tablet o smartphone.
AGREUS è una soluzione completa utile per tutti i tipi di colture agricole, orticole e forestali, aree verdi, frutteti e colture sotto copertura. La comunicazione tra la stazione base, che è il cuore del sistema AGREUS, e i sensori avviene tramite la rete radio wireless LoRa di Semtech. A seconda del terreno e dell’altezza a cui viene montata la stazione base, questa tecnologia consente di coprire un’ampia area di coltivazioni con un basso consumo energetico, aspetto fondamentale per i dispositivi alimentati a batteria o a energia solare.
SMART GRID

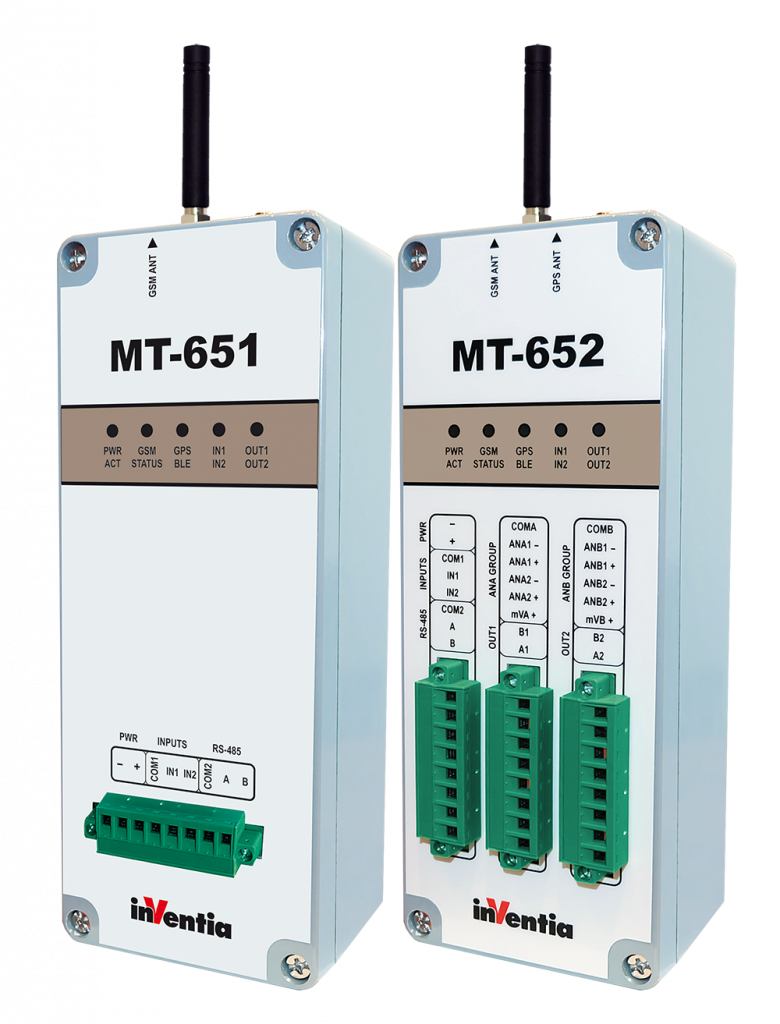

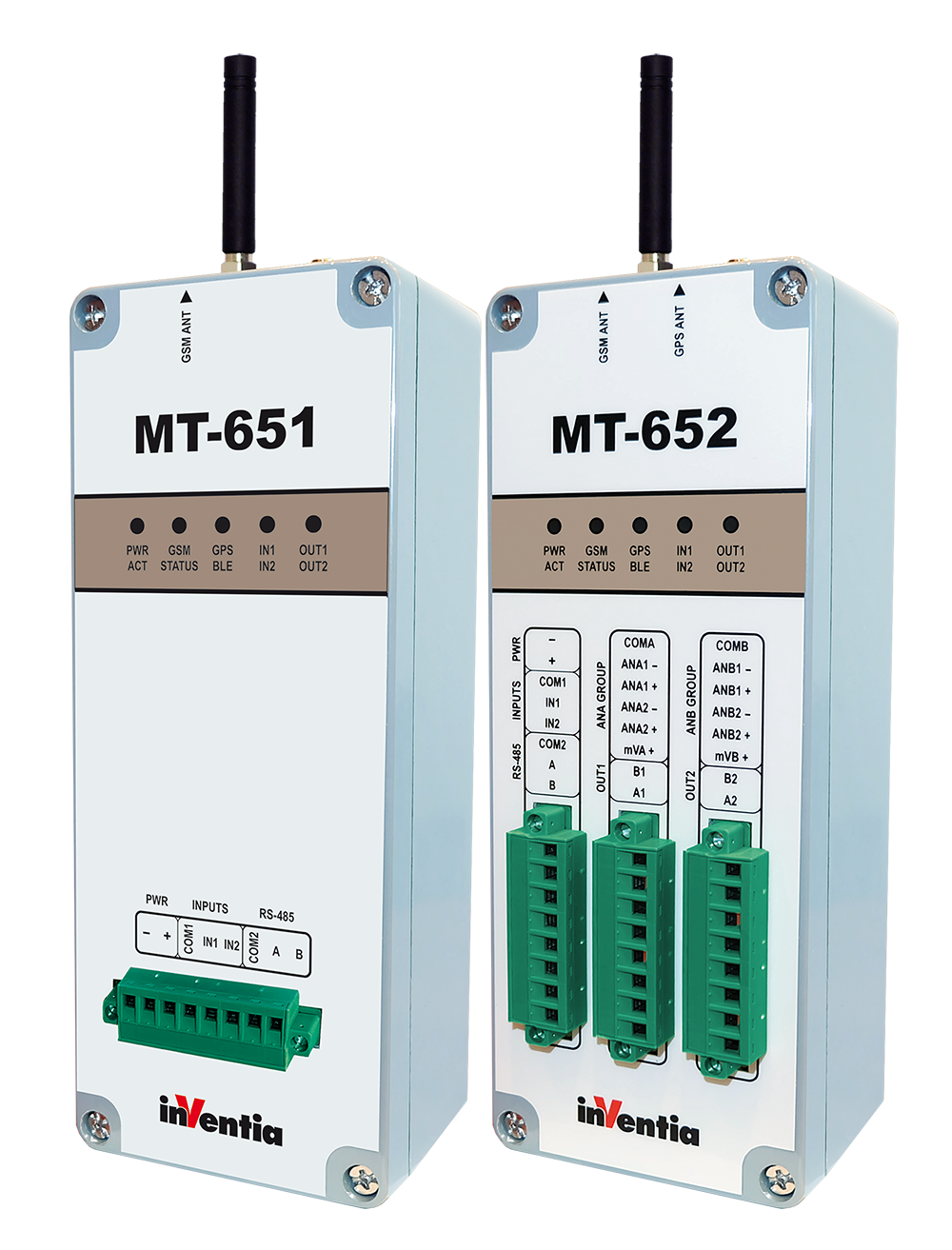

MT-651 e 652
Moduli di telemetria per i sistemi di protezione dalla corrosione catodica
MT-651 e 652 moduli di telemetria per i sistemi di protezione dalla corrosione catodica
Correlazione tra perdite idriche e corrosioni galvaniche: come evitarle?
Il terreno e l’acqua (sia dolche che salata) sono ambienti elettrolitici, per questo motivo oggetti metallici a contatto con queste superfici possono essere sottoposte a reazioni elettrolitiche che danneggeranno in maniera aggressiva il metallo stesso.
InVentia ha sviluppato e introdotto, in stretta collaborazione con SPECKOR Maciej Malicki, due nuovi moduli di telemetria, l’MT-652 e l’MT-651, progettati per monitorare i parametri e controllare gli impianti di protezione catodica di tubazioni, serbatoi e altre strutture in metallo sotterranee o immerse in acqua.
Basandosi su un’esperienza pluriennale nella telemetria e su un’approfondita conoscenza della protezione catodica, i moduli rispondono alle esigenze degli integratori e degli utilizzatori di questo tipo di installazioni.
La protezione catodica (CP) è un sistema elettrochimico per la protezione contro la corrosione che può trovare impiego con qualsiasi oggetto/struttura in metallo che si trovi sotto terra o immerso in acqua.
La Protezione catodica
La protezione catodica è un sistema di protezione attiva, che si differenzia dai sistemi passivi come ad esempio i rivestimenti isolanti.
Usando contemporaneamente sistemi di protezione attivi e passivi è possibile ottenere una protezione efficace ed economica delle strutture e il loro funzionamento senza guasti per lunghi archi temporali.
Il principio della protezione catodica è quello di fornire alla struttura da proteggere corrente elettrica di densità sufficiente a produrre l’effetto elettrochimico desiderato.
In caso di bassa disponibilità di corrente la protezione catodica può essere ottenuta con l’ausilio di anodi galvanici.
Se poi la quantità di corrente elettrica necessaria per proteggere la struttura è elevata (a causa delle sue dimensioni e/o delle cattive condizioni del rivestimento isolante), la cosa migliore da fare è utilizzare il cosiddetto sistema di corrente impressa che sfrutta una sorgente di alimentazione in corrente continua (spesso un trasformatore-raddrizzatore).

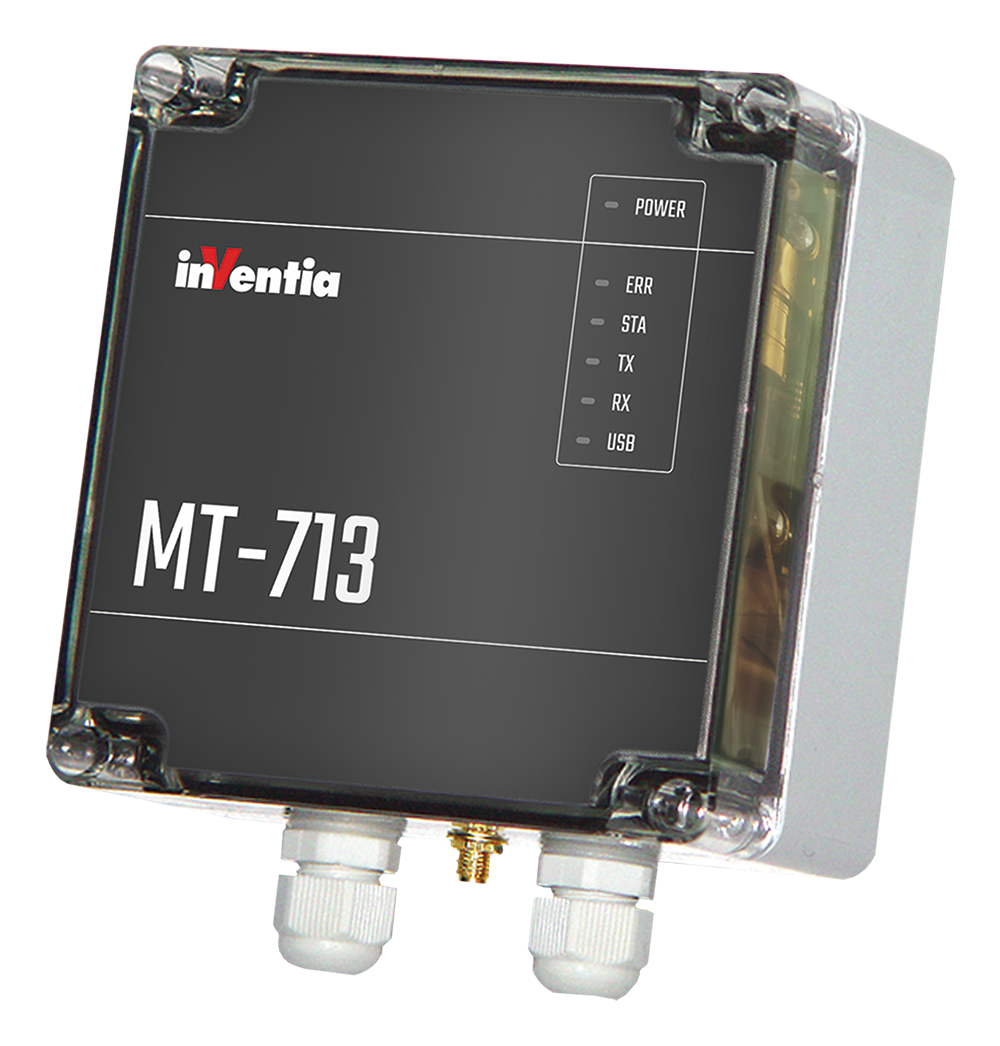

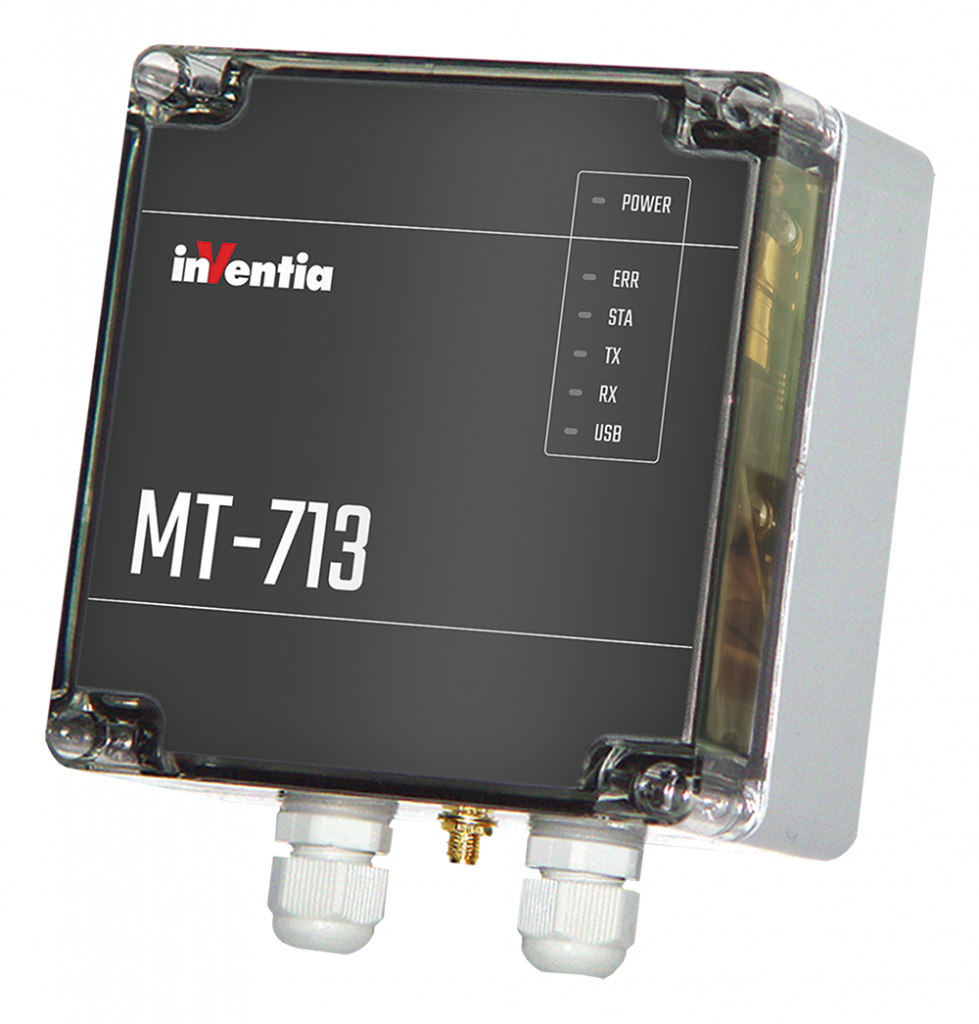

MT 713 V3 Modulo di telemetria alimentato a batteria e a risparmio energetico
Il modulo MT-713 v3 è una versione rinnovata del dispositivo di misura, registrazione e trasmissione alimentato a batteria. Come gli altri moduli della famiglia MT, il modulo è un progetto all’avanguardia caratterizzato da soluzioni innovative e avanzate, facile da configurare e integrare con i sistemi di raccolta ed elaborazione dati. La trasmissione spontanea dei dati, basata su eventi o programmata, aiuta a ridurre al minimo il consumo energetico e i costi di trasmissione, prolungando la durata della batteria. Il design semplice e compatto in un involucro di plastica con protezione IP 67 rende il modulo ideale per gli ambienti più difficili e privi di linee elettriche (ad esempio, pozzi e camere di controllo dell’approvvigionamento idrico). La batteria sostituibile integrata, con la possibilità di collegare un gruppo di batterie esterne (tramite un modulo MT-CPV aggiuntivo), può durare anche 10 anni di funzionamento (batterie al litio in combinazione con la configurazione di risparmio energetico). La tensione della batteria viene continuamente monitorata e riportata insieme ai dati di misura. L’MT-713 è dotato di 5 ingressi binari/contatori (adottati per lavorare con contatti liberi da potenziale) e 3 ingressi analogici che consentono di misurare parametri come pressione, temperatura, livello ecc. La sorgente di tensione a chiave che alimenta gli ingressi analogici solo per l’intervallo di misura e le uscite binarie in grado di controllare l’alimentazione di sensori esterni, insieme alla disattivazione del modem interno, riduce il consumo energetico al minimo assoluto.
I dati di misura possono essere registrati con una marcatura temporale precisa nella memoria Flash non volatile in base a una pianificazione configurata o su evento. Oltre alle misure, il modulo può segnalare diversi allarmi: manomissione dell’involucro, apertura non autorizzata della camera, lungo periodo di assenza di flusso, superamento di una soglia di livello o di temperatura predefinita, ecc. Le risorse e le funzionalità del modulo MT-713 possono essere ottimizzate per applicazioni particolari grazie alle numerose opzioni disponibili (batterie al litio o alcaline da 3 o 6**, antenna interna, coperchio opaco, interfaccia di comunicazione per dispositivi esterni, ricevitore GPS). Il modulo acquistato viene fornito con un ambiente di facile utilizzo per la configurazione, la comunicazione con interfacce aperte per OPC/ODBC/CSV e la gestione remota. L’utente può beneficiare pienamente delle nuove versioni del firmware grazie alla funzionalità di aggiornamento remoto del firmware.

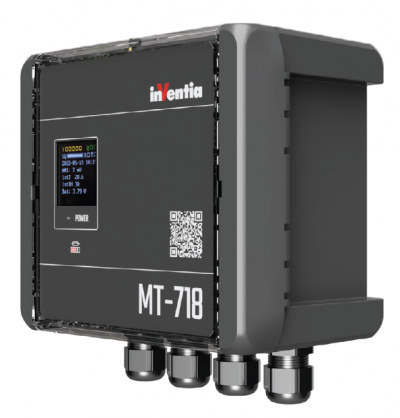

MT 718 logger telemetrico a batteria e a basso consumo energetico con IP68
MT-718 è un nuovo modulo di telemetria alimentato a batteria per la misurazione e la registrazione dei dati. Come gli altri moduli della famiglia MT, si tratta di un progetto all’avanguardia caratterizzato da soluzioni innovative e avanzate, facile da configurare e integrare con i sistemi di raccolta ed elaborazione dati. La trasmissione spontanea dei dati, basata su eventi o programmata, consente di ridurre al minimo i costi di trasmissione e il consumo energetico, prolungando la durata della batteria. Il design semplice e compatto in un involucro di plastica con protezione IP 68 rende il modulo ideale per gli ambienti difficili senza accesso all’alimentazione elettrica (ad esempio, pozzi di controllo dell’acqua e camere di misura). Il modulo può essere alimentato con una batteria sostituibile dall’utente o con un gruppo di batterie esterne. La tensione della batteria viene continuamente monitorata e riportata insieme ai dati di misura. L’MT-713 è dotato di 5 ingressi binari/contatori (adottati per lavorare con contatti liberi da potenziale) e 3 ingressi analogici che consentono di misurare parametri come pressione, temperatura, livello ecc. Inoltre, è presente un convertitore integrato da 4-20 mA a 0-5 VDC per 2 segnali analogici. L’interfaccia RS-485 che supporta Modbus RTU e NMEA consente di collegare dispositivi esterni (compreso il ricevitore GPS).
La sorgente di tensione a chiave che alimenta gli ingressi analogici e le uscite di tensione per i sensori esterni e le modalità di lavoro avanzate del modem interno riducono il consumo energetico al minimo assoluto. I dati di misura possono essere registrati con una precisa marcatura temporale nella memoria Flash non volatile in base alla programmazione configurata o al verificarsi di un evento definito. I dati di misura possono essere presentati anche su un display OLED opzionale.
Oltre alle misure, il modulo può segnalare diversi allarmi: manomissione dell’involucro, apertura non autorizzata della camera, lungo periodo di assenza di flusso, superamento del livello predefinito o raggiungimento della soglia di temperatura, ecc. Le risorse e le funzionalità del modulo MT-718 possono essere ottimizzate per applicazioni particolari grazie alle numerose opzioni disponibili (batterie al litio o alcaline, connettori M12, display OLED integrato, 2G/4G Cat. 1 o 2G/NB-IoT/LTE Cat. M1).
SMART METERING

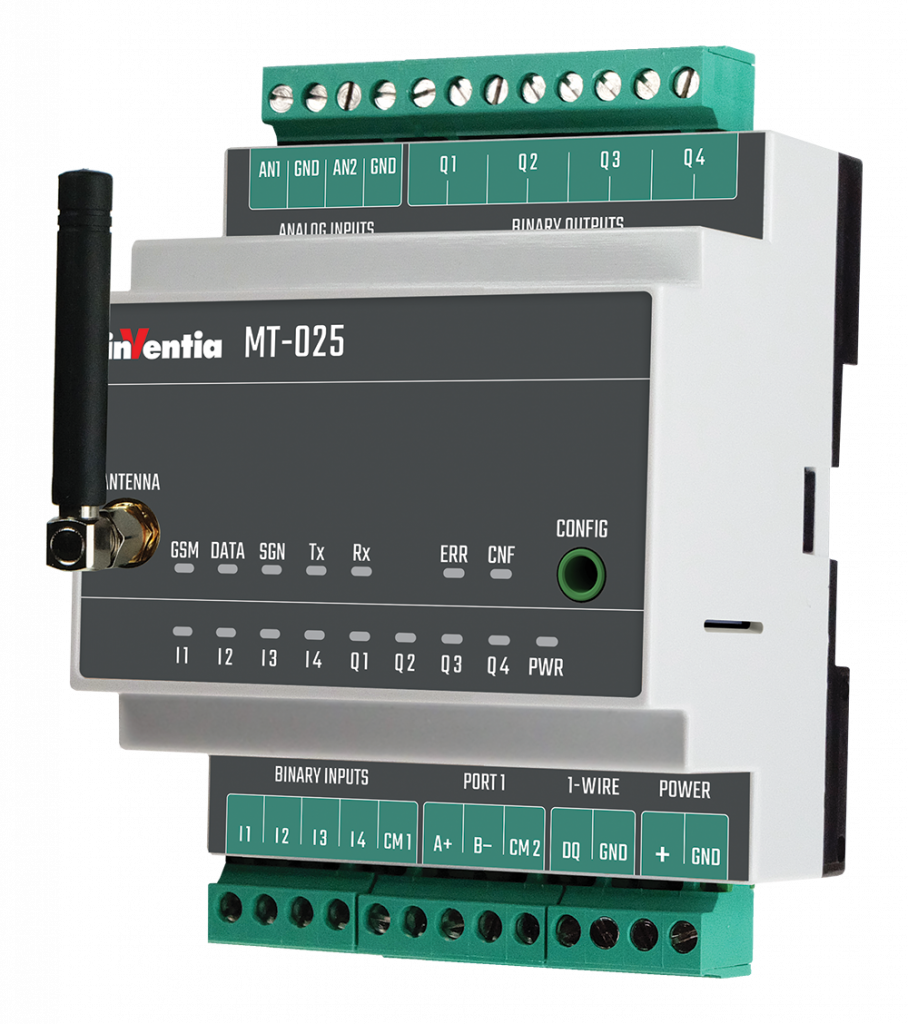

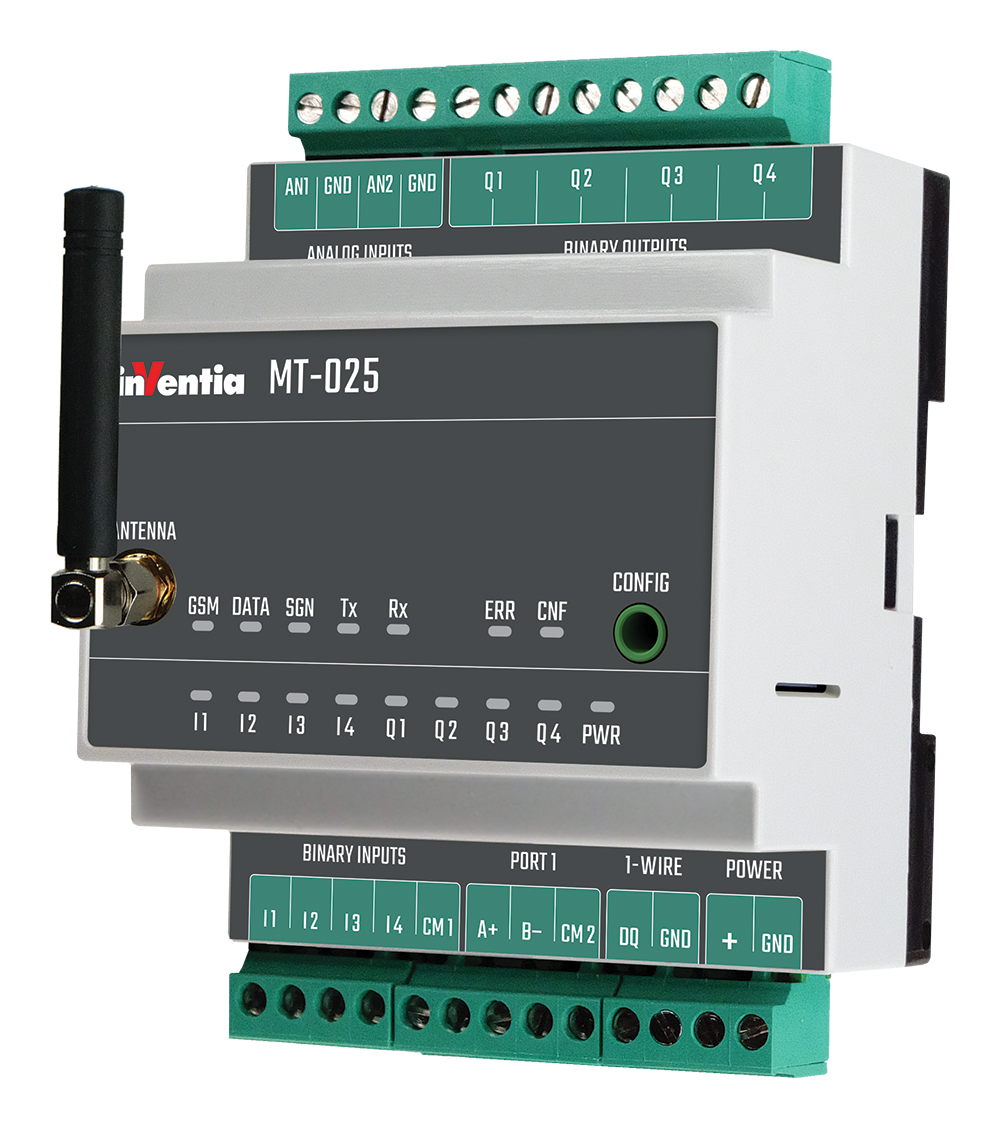

MT-025 v2 – modulo per applicazioni di monitoraggio, allarme e controllo a distanza
Il modulo di telemetria MT-025 v2 è una nuova proposta della società INVENTIA nel segmento delle soluzioni economiche. Grazie al suo interessante rapporto costo/funzionalità, la nuova costruzione è adatta per l’uso nei sistemi di monitoraggio e controllo remoto di piccoli siti. Consente il monitoraggio, la diagnosi e il controllo di dispositivi remoti tramite messaggi di testo (SMS) e/o la trasmissione di pacchetti di dati su rete GSM. Come opzione abbiamo preparato l’MT-025 v2 per funzionare con le bande LTE 450. Questa soluzione offre una connettività robusta con una maggiore copertura e una più profonda penetrazione del segnale.
I messaggi di testo configurabili con un contenuto fisso o variabile (ad esempio, contenente il valore di misura corrente) sono un modo conveniente per fornire informazioni al centro di monitoraggio o direttamente ai numeri di telefono del personale definito. I messaggi di allarme possono essere generati al cambio di stato degli ingressi e delle uscite binarie, quando i valori analogici misurati superano la soglia di allarme, dai flag di timer e contatori. La comunicazione tramite rete GSM consente una comunicazione sicura e affidabile con applicazioni di livello superiore (SCADA, database, sistemi basati su cloud), permettendo di espandere le capacità del sistema di monitoraggio utilizzando la comunicazione remota con siti di difficile accesso o distanti.
Il modulo MT-025 v2 dispone di 4 ingressi binari optoisolati, che possono generare messaggi di allarme per notificare la supervisione. Gli ingressi binari possono essere configurati come ingressi a impulsi. Gli ingressi possono essere utilizzati con l’interfaccia a impulsi S0 (opzione). Il modulo MT-025 v2 è inoltre dotato di 2 ingressi analogici configurabili per la misurazione della corrente (4-20 mA) o della tensione (0-10 V). Il dispositivo consente anche il collegamento diretto di sensori di temperatura tramite interfaccia a 1 filo (1 canale), configurando in modalità lettura le letture di un singolo termometro o un bus che supporta fino a 4 sensori di temperatura. Inoltre, il modulo dispone di quattro uscite a relè. Il data logger incorporato con capacità di 28 000 voci consente di memorizzare le misure nella memoria del modulo.
Applicazioni tipiche:
- Monitoraggio di impianti
- Sistemi di allarme
- Controllo degli accessi
- Diagnostica preventiva
- Lettura remota dei contatori (ARM)
- Controllo remoto di vari dispositivi tramite SMS o GPRS: cancelli, pompe, riscaldamento, illuminazione, ecc.
MTX-2050 v2
Gateway 2G/3G/LTE con porta Ethernet
Il modulo MTX-2050 è stato progettato per l’integrazione wireless su rete 2G/3G/LTE di vari dispositivi remoti (es. unità di misura, controllori PLC, stazioni I/O, pannelli operatore) dotati di porta seriale RS-232, RS-485 e porta Ethernet.
Grazie al design compatto e robusto, alle interessanti caratteristiche tecniche e agli strumenti di configurazione di facile utilizzo, il gateway MTX-2050 è una soluzione ottimale per i sistemi di telemetria, controllo, diagnostica, sorveglianza e allarme wireless più esigenti. Il modulo è dotato di modem LTE e può essere prodotto opzionalmente con un modulo MIM (Machine Identification Module) che sostituisce o affianca la scheda SIM standard. Può essere alimentato da un’ampia gamma di sorgenti di tensione CC (10,8-53 V).
MTX-2050 può essere utilizzato come gateway wireless per Ethernet e porta seriale, ma può anche svolgere il ruolo di Master locale che interroga periodicamente un dispositivo esterno per le risorse definite dall’utente. In questo caso, MTX-2050 crea uno specchio delle risorse esterne nella memoria e rileva allarmi, cambiamenti di stato e condizioni logiche soddisfatte incorporando valori grezzi e calcolati. I dati vengono trasmessi tramite rete 2G/3G/LTE secondo le regole definite dall’utente. I dati possono essere registrati con data e ora precise su una scheda microSD in base a una pianificazione configurata o a un evento.
MT-221
Gateway programmabile CODESYS
Il modulo di telemetria MT-221 consente l’integrazione wireless di dispositivi di misura, controllori PLC, sistemi di ingressi/uscite, pannelli operatore (dotati di una porta di comunicazione RS-232/485 o di una porta Ethernet) attraverso la rete 2G/LTE. CODESYS combina caratteristiche tecniche avanzate con un ambiente facile da usare. Il modulo può operare come Master locale interrogando periodicamente un dispositivo esterno per le risorse definite dall’utente. MT-221 crea uno specchio delle risorse esterne nella memoria e rileva allarmi, cambiamenti di stato e condizioni logiche soddisfatte incorporando valori grezzi e calcolati. I dati ricevuti possono essere analizzati localmente in base al programma dell’utente. Il modulo può lavorare con il sistema master indirizzando pacchetti di dati con interrogazioni o comandi alla sua porta seriale o alla porta Ethernet.
Il modulo può essere alimentato con due fonti di tensione diretta ridondanti (11-30 V). Oltre alle funzioni di comunicazione e di calcolo, il modulo MT-221 consente di registrare grandi quantità di dati.
Il design industriale, l’isolamento galvanico, i parametri tecnici accuratamente regolati e gli strumenti di configurazione di facile utilizzo sono importanti vantaggi che rendono l’MT-221 una soluzione ottimale per i sistemi di telemetria, controllo, diagnostica e sorveglianza wireless più esigenti.
